Products
| 形状による区分 | ボルトの種類 | Ｏリング溝の有無 | 種類を示す記号 |
|---|---|---|---|
|
流路が真直のもの
|

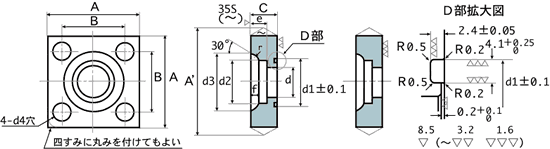

六角ボルト
|
あり
|
SHA
|
|
なし
|
SHB
|
||
|

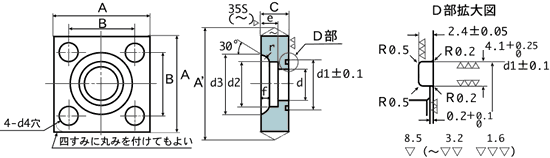

六角穴付きボルト
|
あり
|
SSA
|
|
|

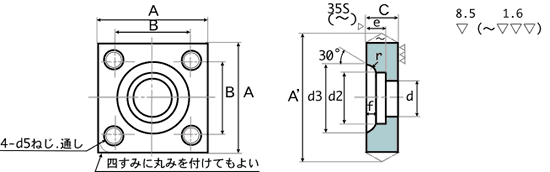

なし
|
SSB
|
||
|

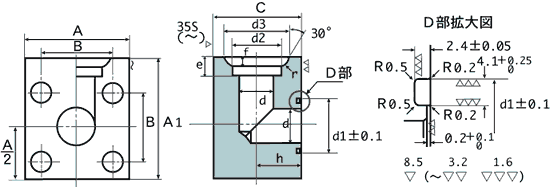

流路が直角に
曲がっているもの |
六角穴付きボルト
|
あり
|
LSA
|
※対応管Sch80 では 6・8・10・90・100・125・150 もご用意しております
※対応管Sch160では 90・100・125・150 もご用意しております
|
大
き さの 呼 び |
Ａ
|
Ａ’
（最大） |
Ｂ
|
Ｃ
|
ｄ
|
ｄ1
|
ｄ2
|
ｅ
|
ｄ3
|
ｄ4
|
ｆ
|
ｒ
|
参考
|
||||||
|
ボルト
|
Ｏリング
|
||||||||||||||||||
|
JIS
B1180 |
JIS
B2401 |
||||||||||||||||||
|
15
|
63
|
±1.0
|
67
|
40
|
±0.2
|
22
|
0
-1 |
16
|
30
|
±0.1
|
22.2
|
＋0.2
0 |
11
|
32
|
11
|
3.5
|
5
|
M10
|
G25
|
|
20
|
68
|
72
|
45
|
22
|
20
|
35
|
27.7
|
12
|
38
|
11
|
4.0
|
5
|
M10
|
G30
|
|||||
|
25
|
80
|
±1.2
|
85
|
53
|
28
|
0
-1.5 |
25
|
40
|
34.5
|
＋0.3
0 |
14
|
45
|
13
|
4.0
|
5
|
M12
|
G35
|
||
|
32
|
90
|
95
|
63
|
28
|
31.5
|
45
|
43.2
|
16
|
56
|
13
|
6.0
|
5
|
M12
|
G40
|
|||||
|
40
|
100
|
±1.5
|
106
|
70
|
±0.4
|
36
|
0
-2 |
37.5
|
55
|
49.1
|
18
|
63
|
18
|
7.0
|
5
|
M16
|
G50
|
||
|
50
|
112
|
118
|
80
|
36
|
47.5
|
65
|
61.1
|
20
|
75
|
18
|
7.0
|
5
|
M16
|
G60
|
|||||
|
65
|
140
|
±2.0
|
148
|
100
|
45
|
60
|
80
|
77.1
|
＋0.4 |
22
|
95
|
22
|
9.5
|
6
|
M20
|
G75
|
|||
|
80
|
155
|
163
|
112
|
45
|
71
|
90
|
90
|
25
|
108
|
24
|
11.0
|
6
|
M20
|
G85
|
|||||
※ 6・8・10・90・100 もご用意しております
|
大
き さの 呼 び |
Ａ
|
Ａ’
（最大） |
Ｂ
|
Ｃ
|
ｄ
|
ｄ1
|
ｄ2
|
ｅ
|
ｄ3
|
ｄ4
|
ｆ
|
ｒ
|
参考
|
||||||
|
ボルト
|
Ｏリング
|
||||||||||||||||||
|
JIS
B1180 |
JIS
B2401 |
||||||||||||||||||
|
15
|
54
|
±1.0
|
58
|
36
|
±0.2
|
22
|
0
-1 |
16
|
30
|
±0.1
|
22.2
|
＋0.2
0 |
11
|
32
|
11
|
3.5
|
5
|
M10
|
G25
|
|
20
|
58
|
62
|
40
|
22
|
20
|
35
|
27.7
|
12
|
38
|
11
|
4.0
|
5
|
M10
|
G30
|
|||||
|
25
|
68
|
73
|
48
|
28
|
0
-1.5 |
25
|
40
|
34.5
|
＋0.3
0 |
14
|
45
|
13
|
4.0
|
5
|
M12
|
G35
|
|||
|
32
|
76
|
±1.2
|
81
|
56
|
28
|
31.5
|
45
|
43.2
|
16
|
56
|
13
|
6.0
|
5
|
M12
|
G40
|
||||
|
40
|
92
|
98
|
65
|
±0.4
|
36
|
0
-2 |
37.5
|
55
|
49.1
|
18
|
63
|
18
|
7.0
|
5
|
M16
|
G50
|
|||
|
50
|
100
|
±1.5
|
106
|
73
|
36
|
47.5
|
65
|
61.1
|
20
|
75
|
18
|
7.0
|
5
|
M16
|
G60
|
||||
|
65
|
128
|
136
|
92
|
45
|
60
|
80
|
77.1
|
＋0.4 |
22
|
95
|
22
|
9.5
|
6
|
M20
|
G75
|
||||
|
80
|
140
|
±2.0 |
148
|
103
|
45
|
71
|
90
|
90
|
25
|
108
|
24
|
11.0
|
6
|
M20
|
G85
|
||||
※ 8・10・100 もご用意しております
|
大
き さの 呼 び |
Ａ
|
Ａ’
|
Ｂ
|
Ｃ
|
ｈ
|
ｄ
|
ｄ1
|
ｄ2
|
ｅ
|
ｄ3
|
ｄ4
|
ｆ
|
ｒ
|
参考
|
|||||
|
ボルト
|
Ｏリング
|
||||||||||||||||||
|
JIS
B1180 |
JIS
B2401 |
||||||||||||||||||
|
15
|
54
|
±1.0
|
63
|
36
|
±0.2
|
40
|
0
-1 |
20
|
16
|
30
|
22.2
|
＋0.2
0 |
11
|
32
|
11
|
3.5
|
5
|
M10
|
G25
|
|
20
|
58
|
70
|
40
|
45
|
20.5
|
20
|
35
|
27.7
|
12
|
38
|
11
|
4.0
|
5
|
M10
|
G30
|
||||
|
25
|
68
|
82
|
48
|
50
|
0
-1.5 |
25
|
25
|
40
|
34.5
|
＋0.3
0 |
14
|
45
|
13
|
4.0
|
5
|
M12
|
G35
|
||
|
32
|
76
|
±1.2
|
92
|
56
|
63
|
31.5
|
31.5
|
45
|
43.2
|
16
|
56
|
13
|
6.0
|
5
|
M12
|
G40
|
|||
|
40
|
92
|
110
|
65
|
±0.4
|
71
|
0
-2 |
35.5
|
37.5
|
55
|
49.1
|
18
|
63
|
18
|
7.0
|
5
|
M16
|
G50
|
||
|
50
|
100
|
±1.5
|
125
|
73
|
85
|
42.5
|
47.5
|
65
|
61.1
|
20
|
75
|
18
|
7.0
|
5
|
M16
|
G60
|
|||
|
65
|
128
|
150
|
92
|
106
|
53
|
60
|
80
|
77.1
|
＋0.4 |
22
|
95
|
22
|
9.5
|
6
|
M20
|
G75
|
|||
|
80
|
140
|
±2.0
|
170
|
103
|
118
|
59
|
71
|
90
|
90
|
25
|
108
|
24
|
11.0
|
6
|
M20
|
G85
|
|||
